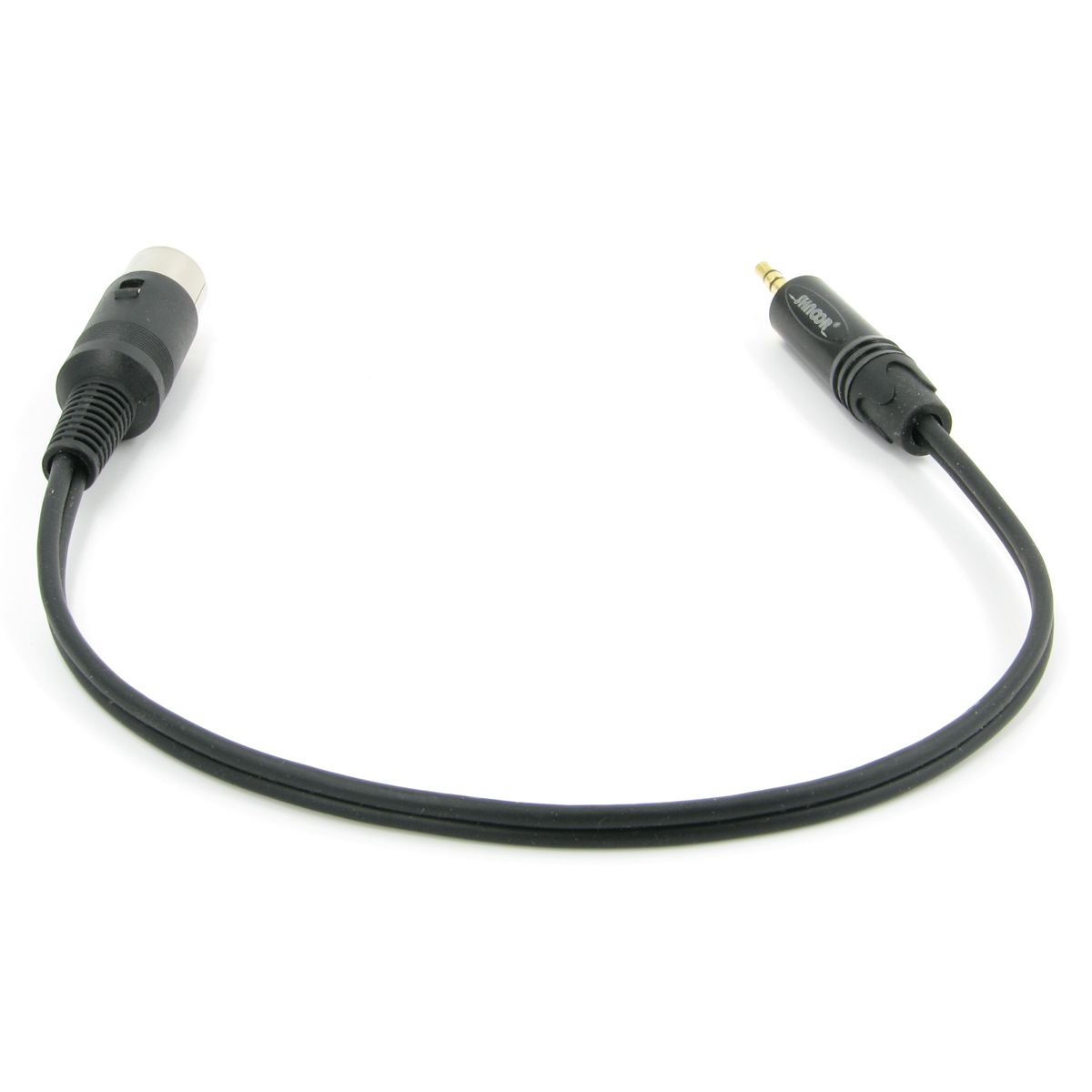

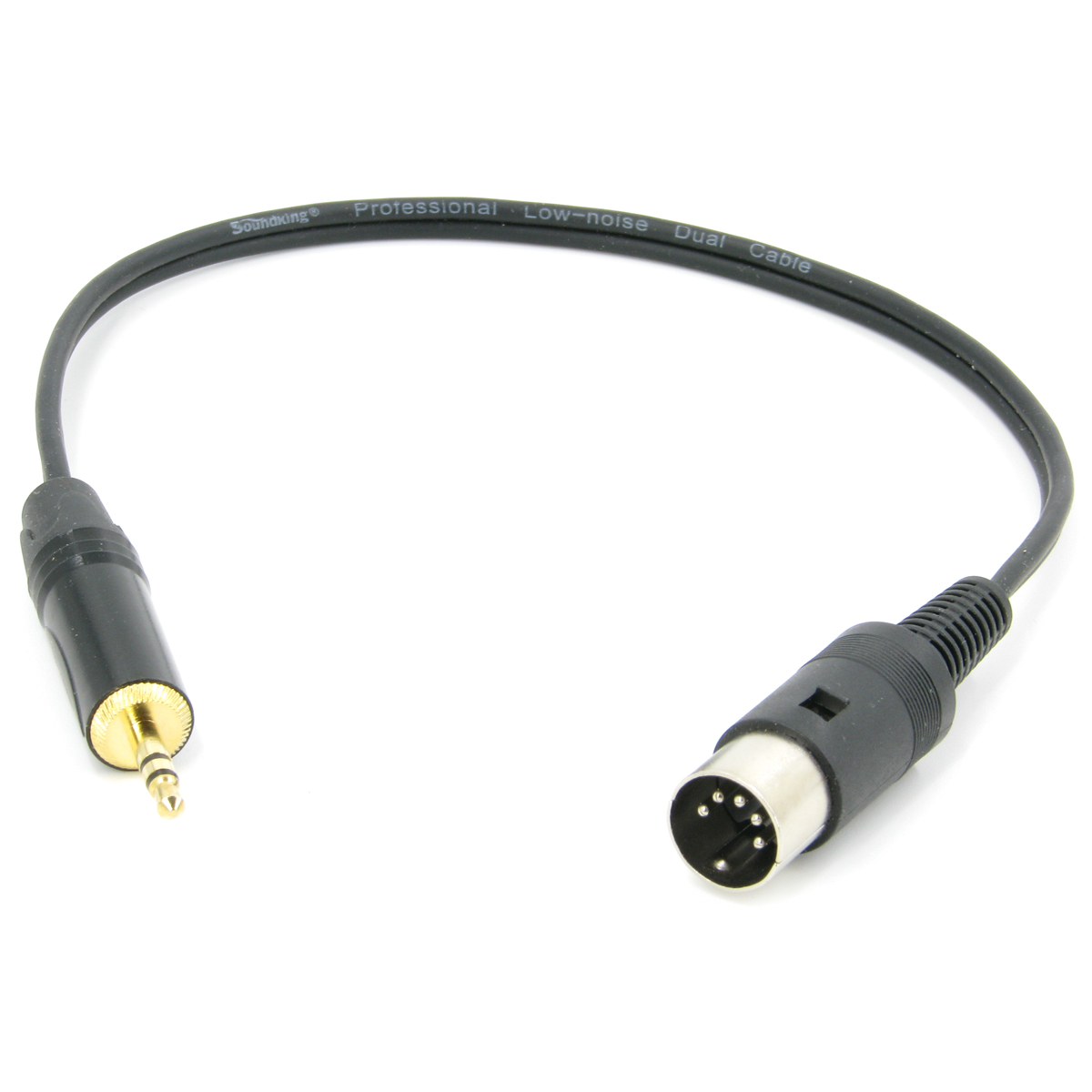

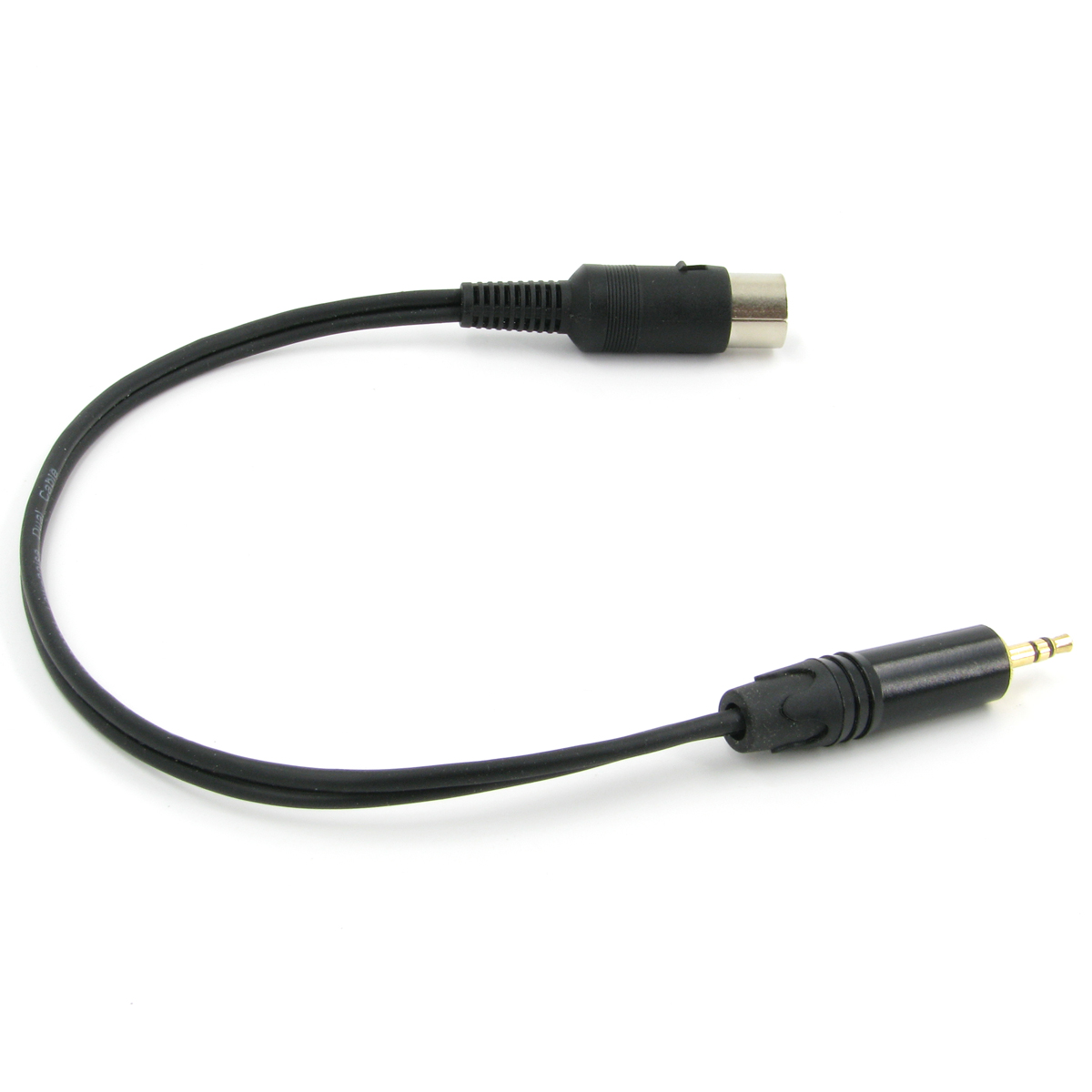

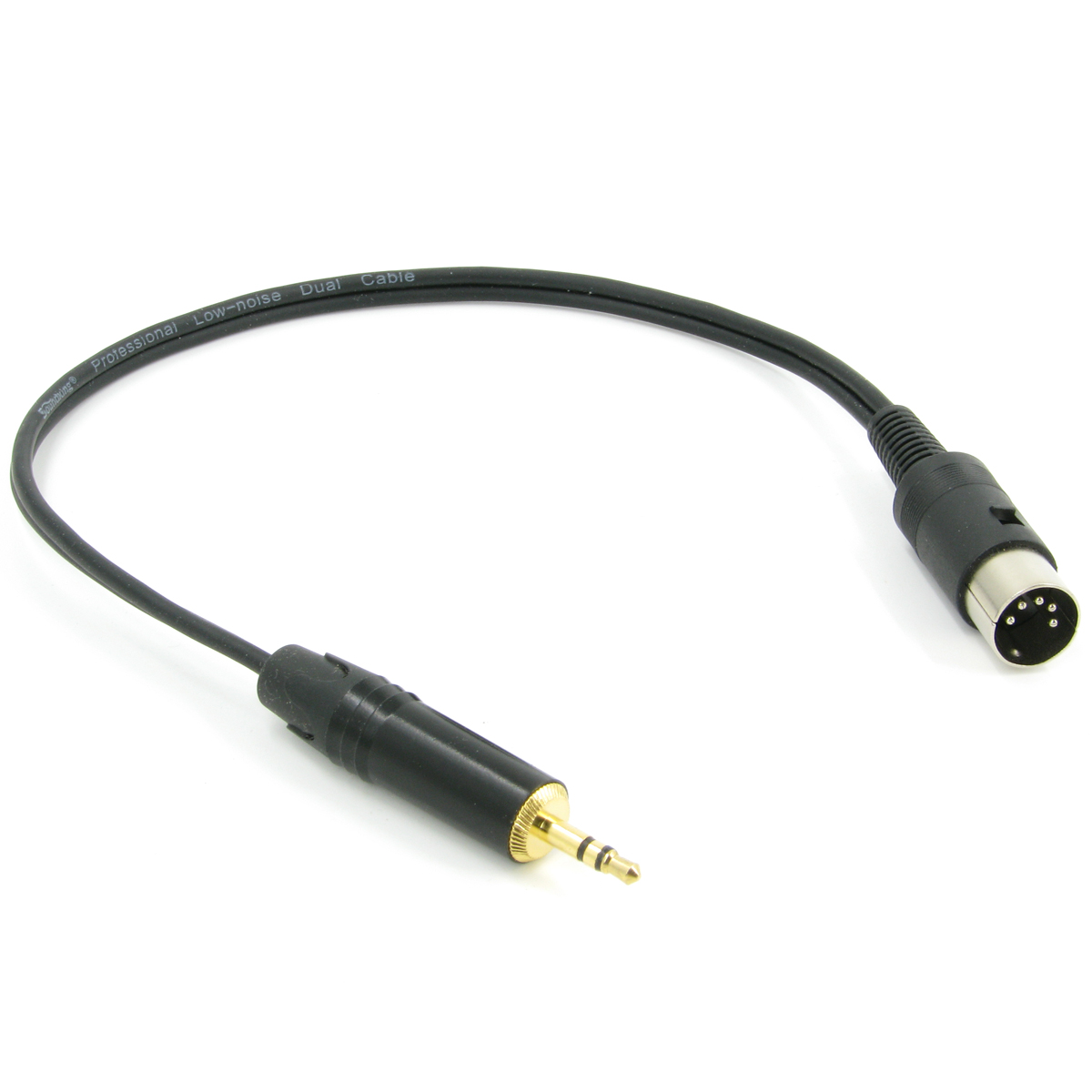

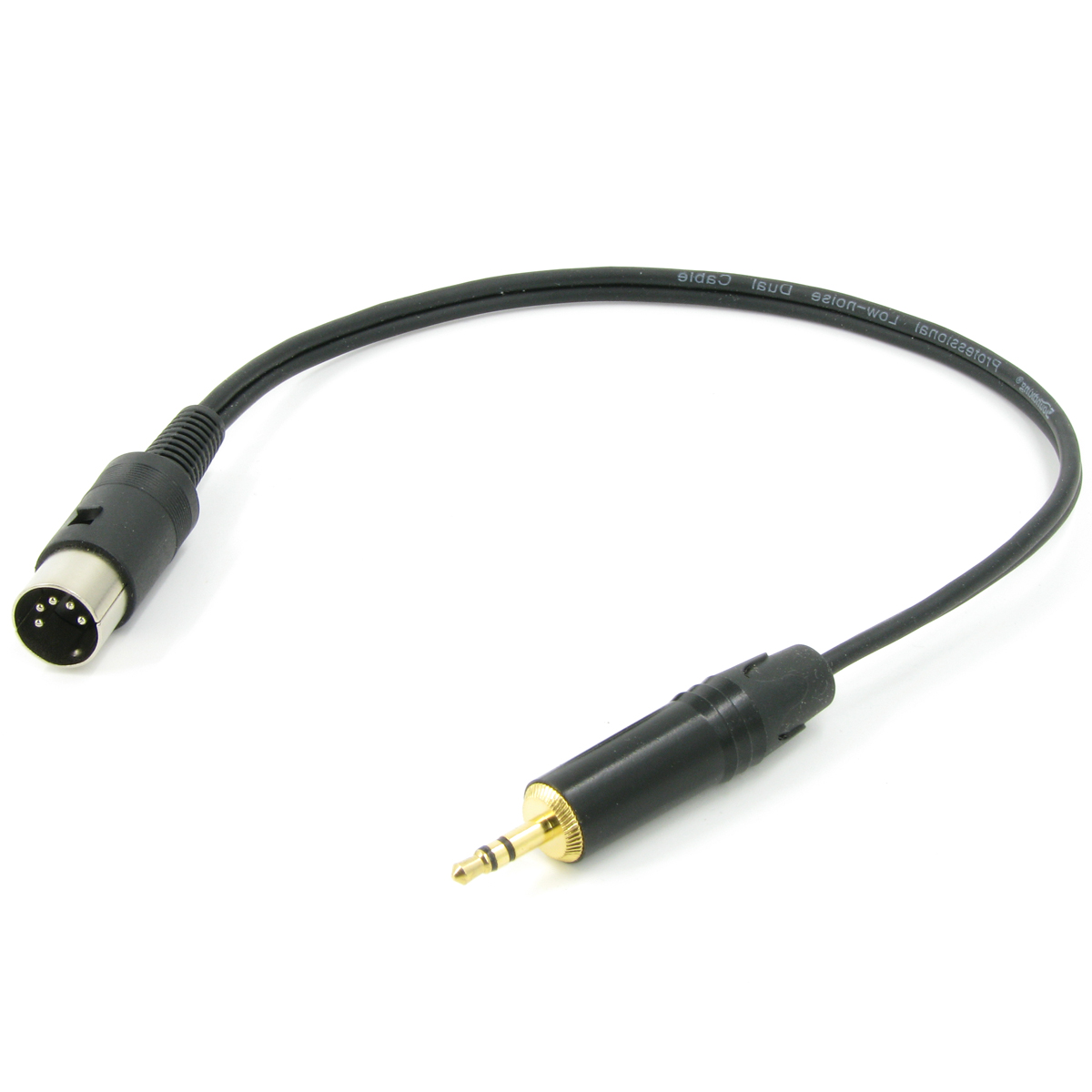

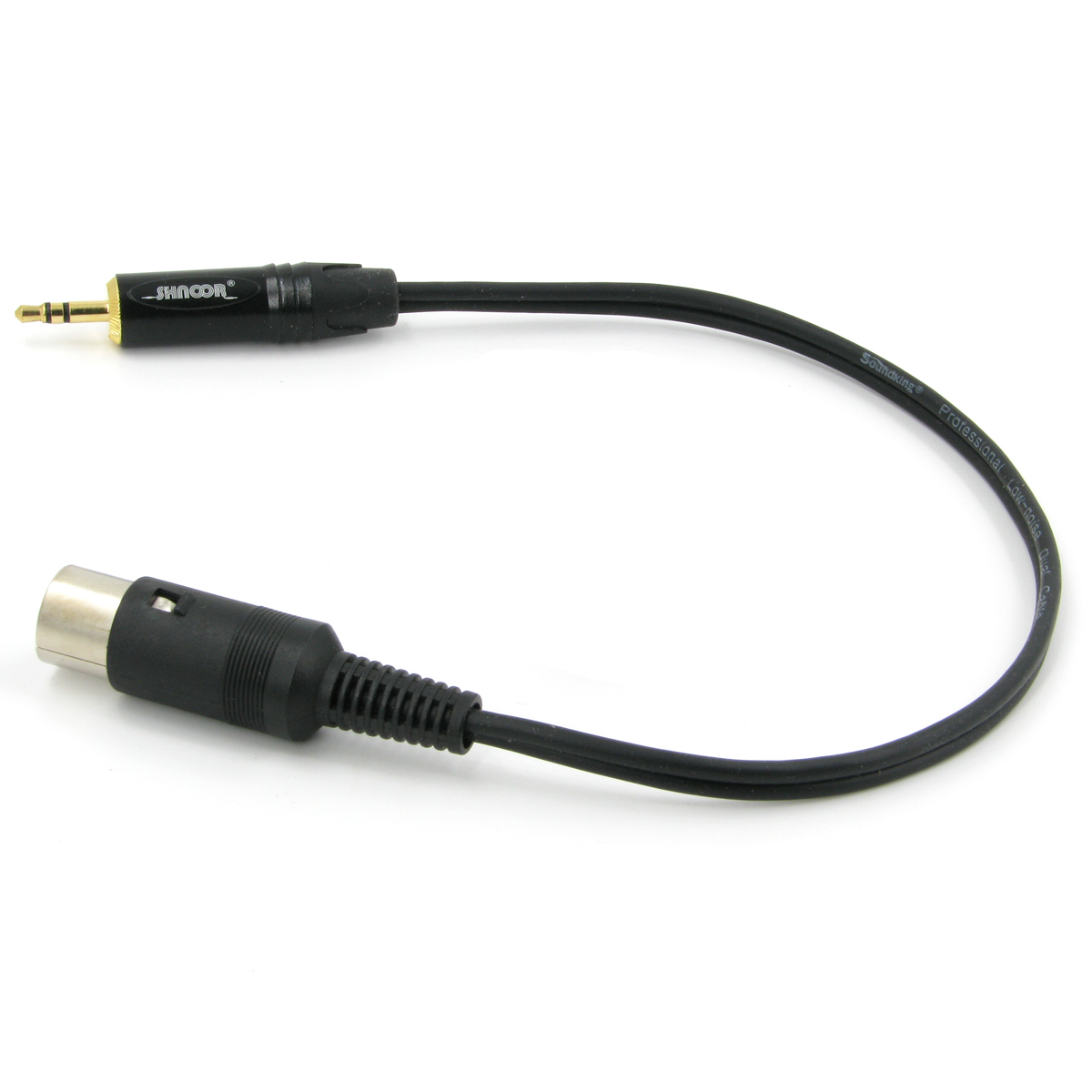

Аудиокабель с разъемом DIN 5 pin и mini JACK 3.5.
Этот двойной, разделяемый кабель с диаметром 3,0 x 6,0 мм предназначен для передачи стерео аудиосигналов от старой аудиотехники к современным устройствам с разъемом mini JACK 3.5 и обратно.

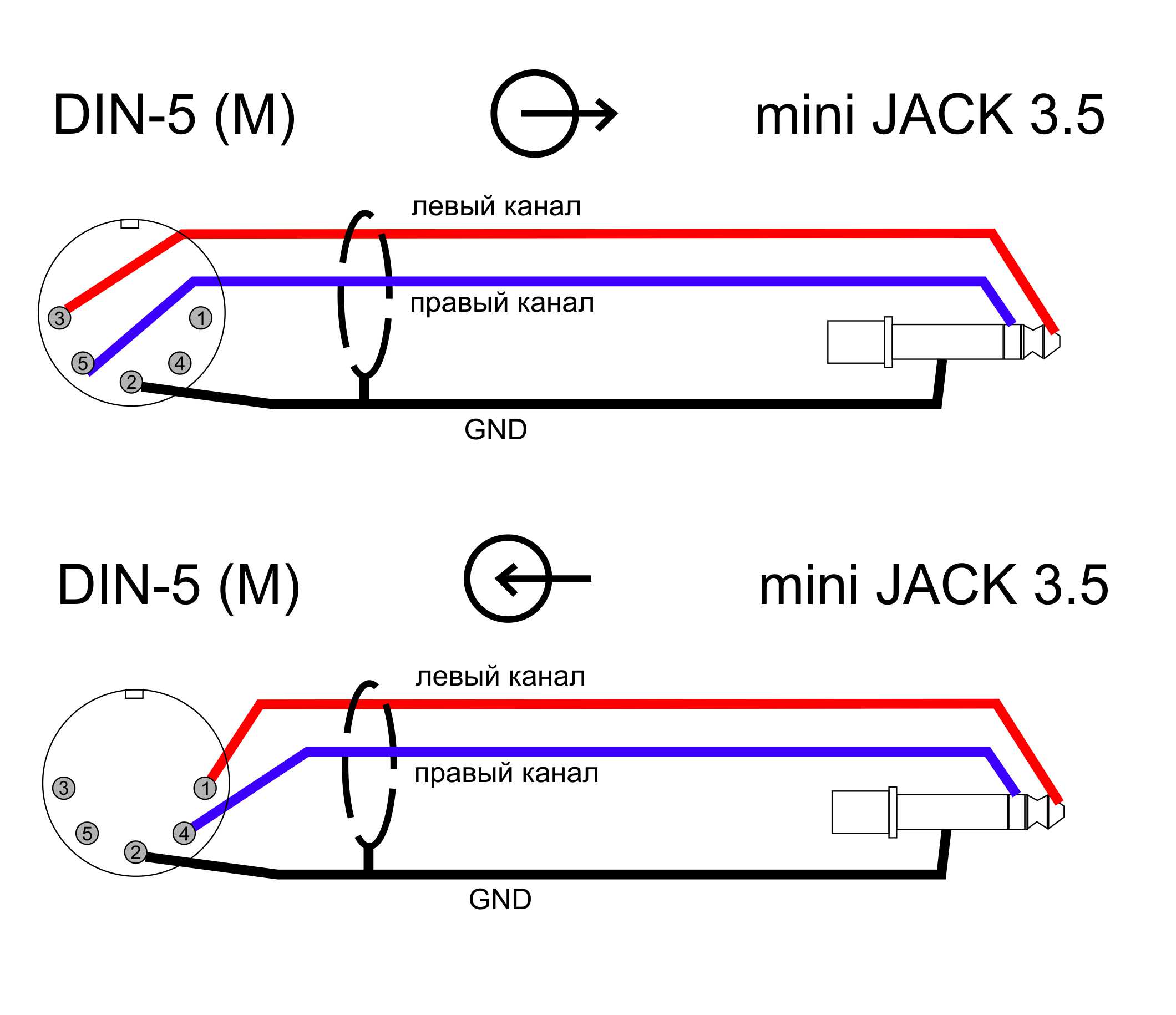

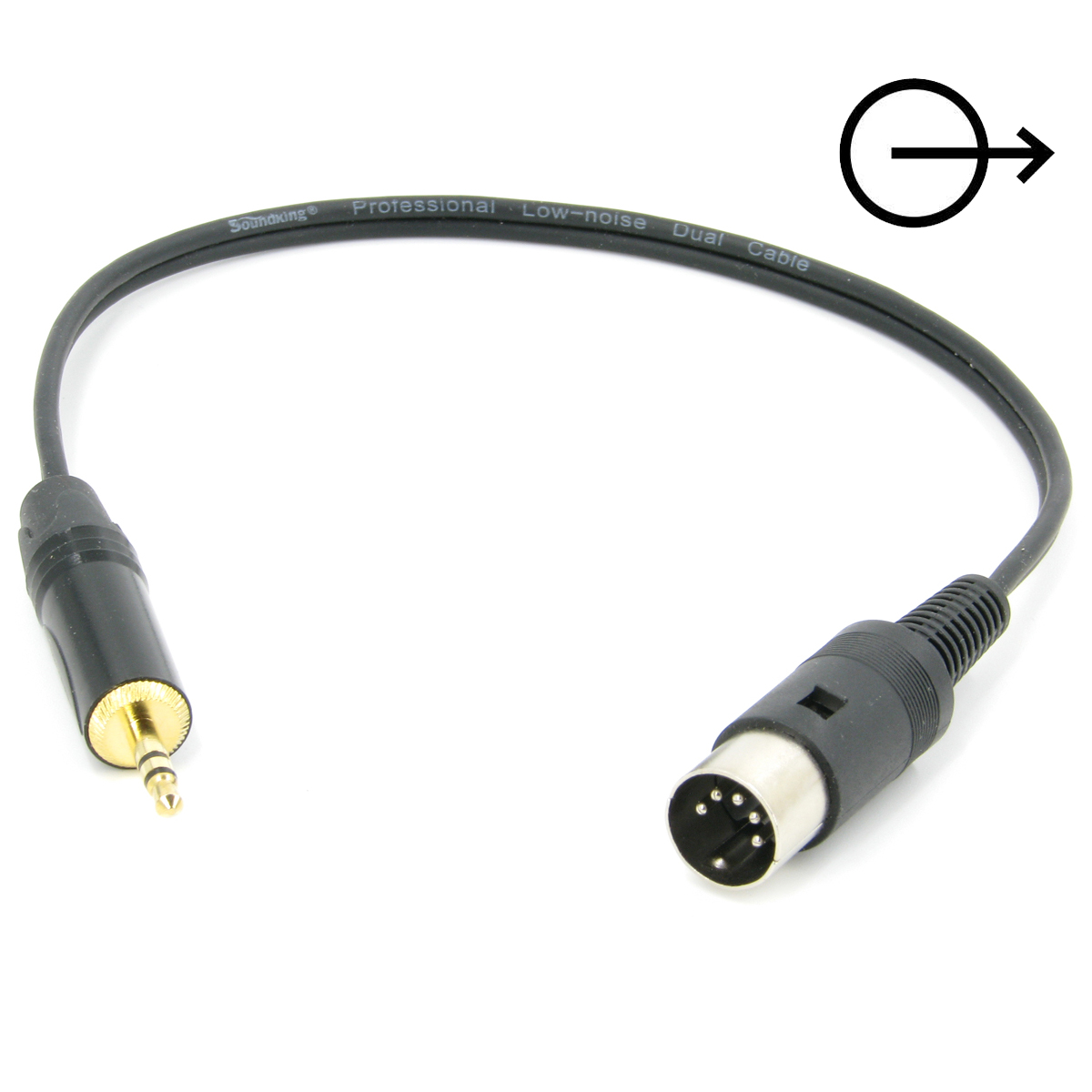

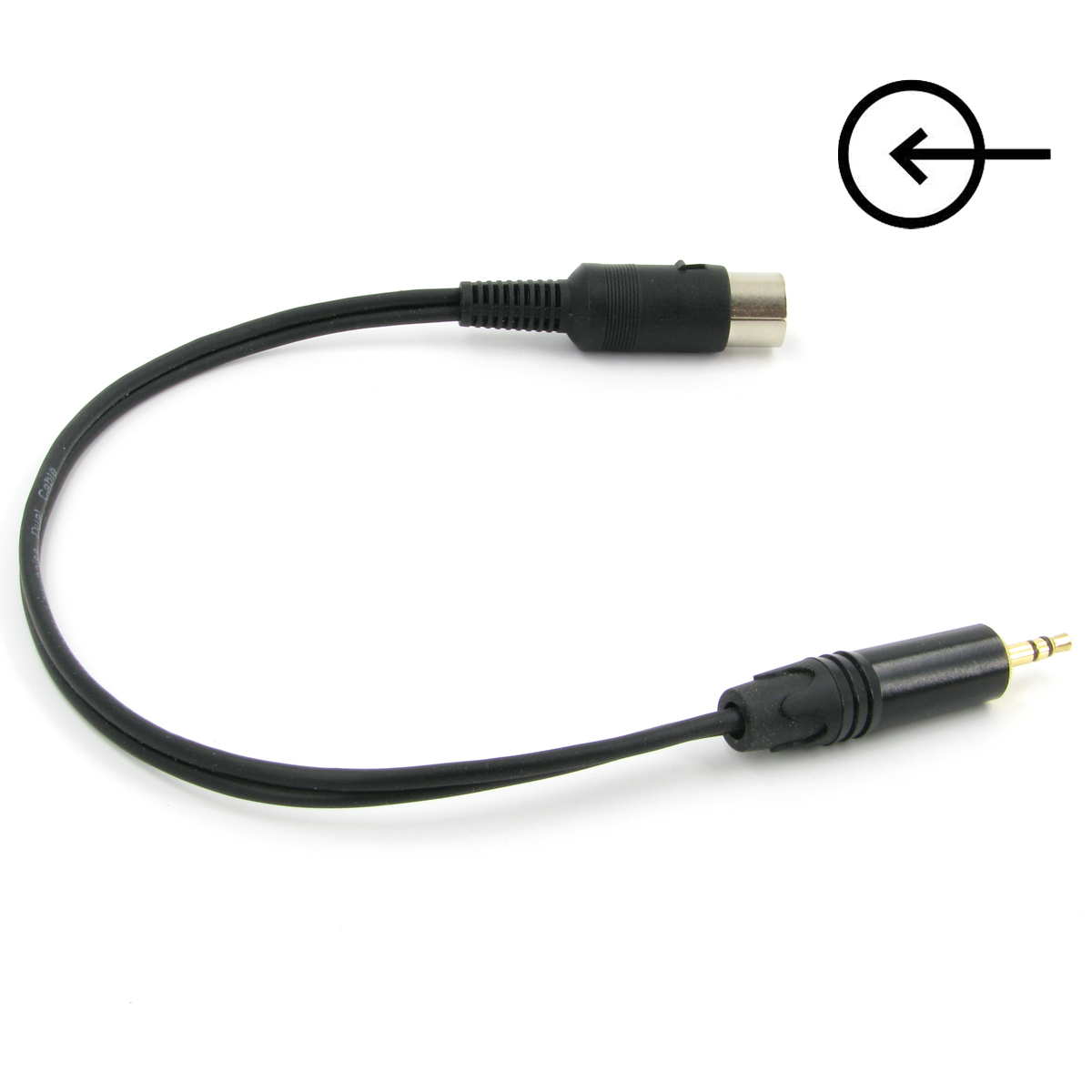

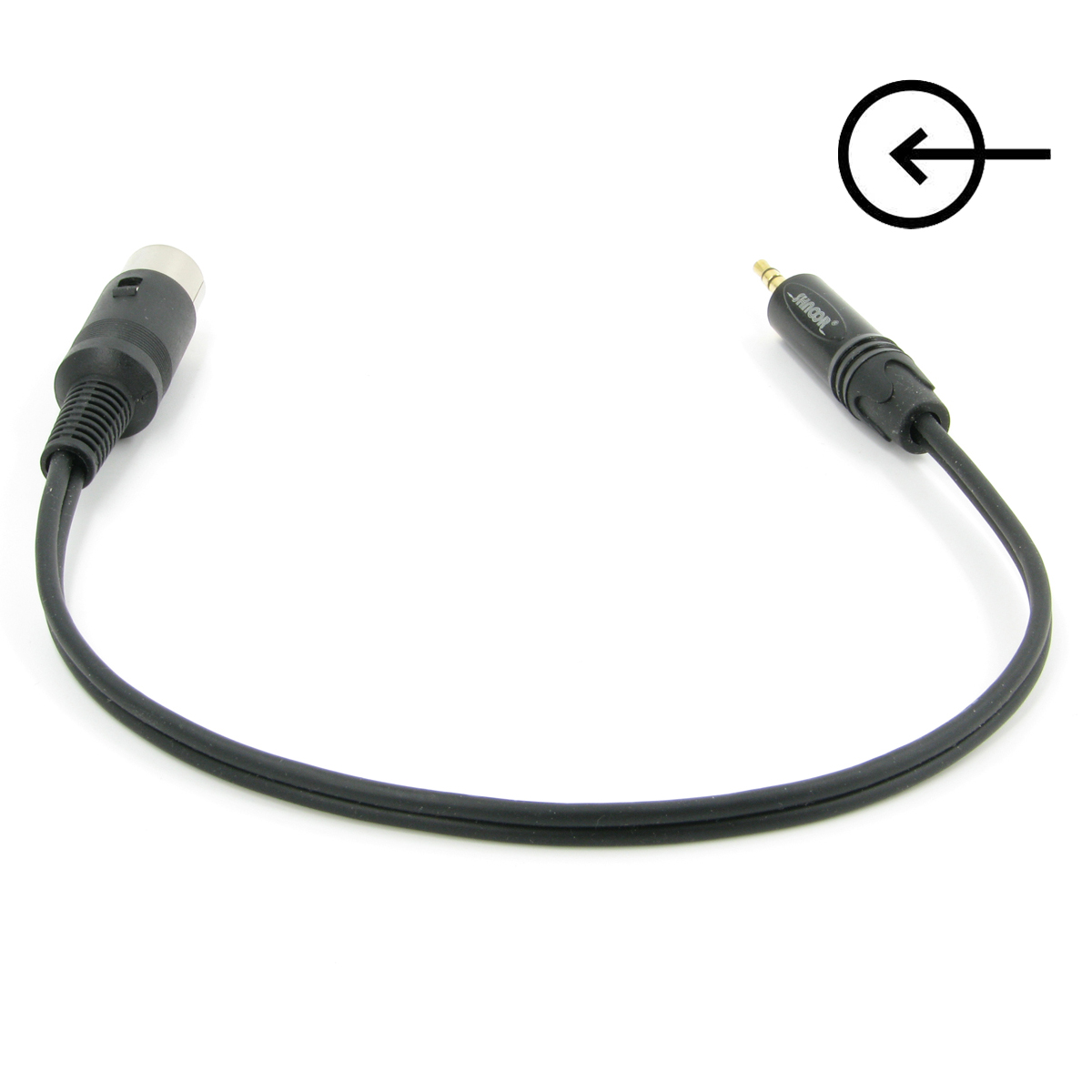

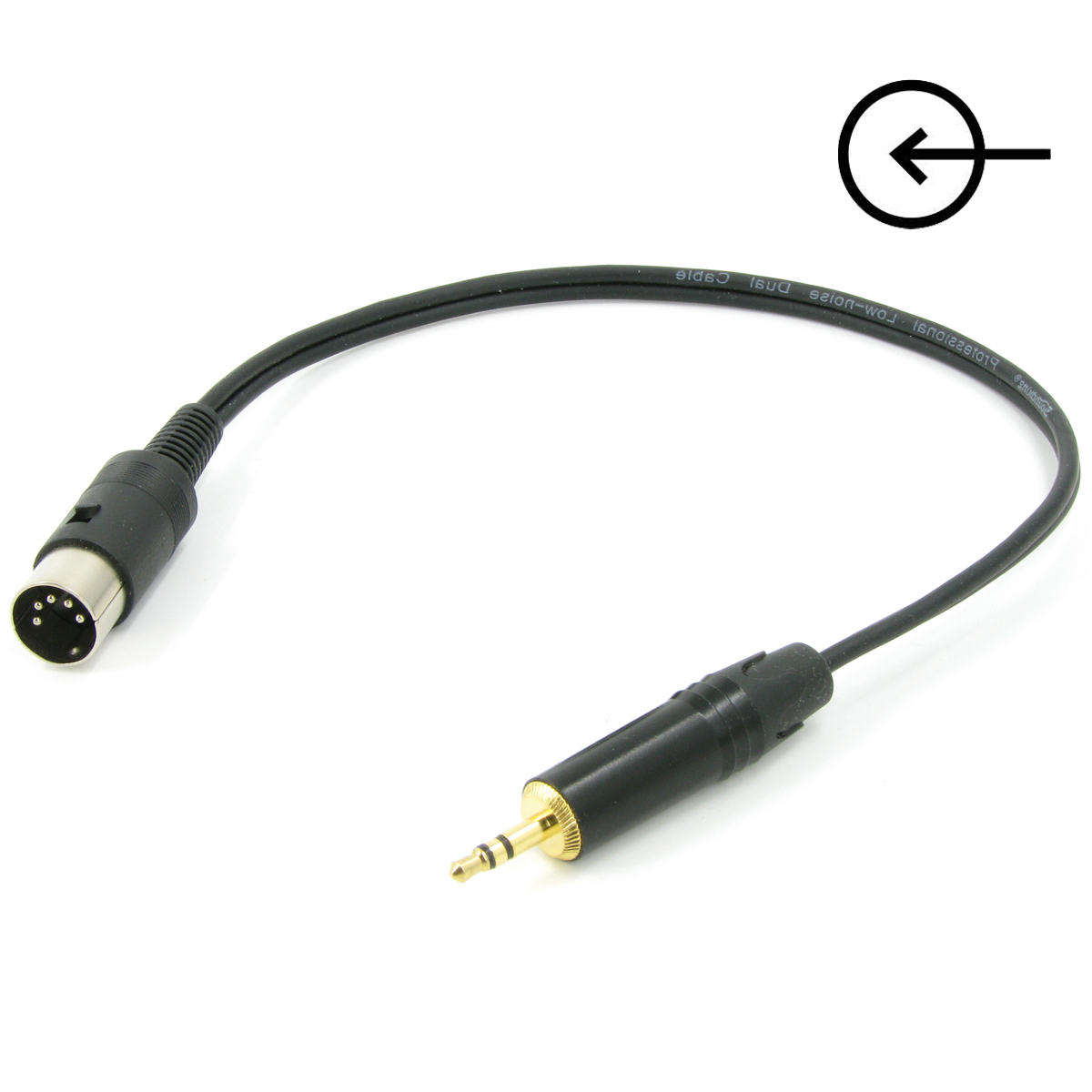

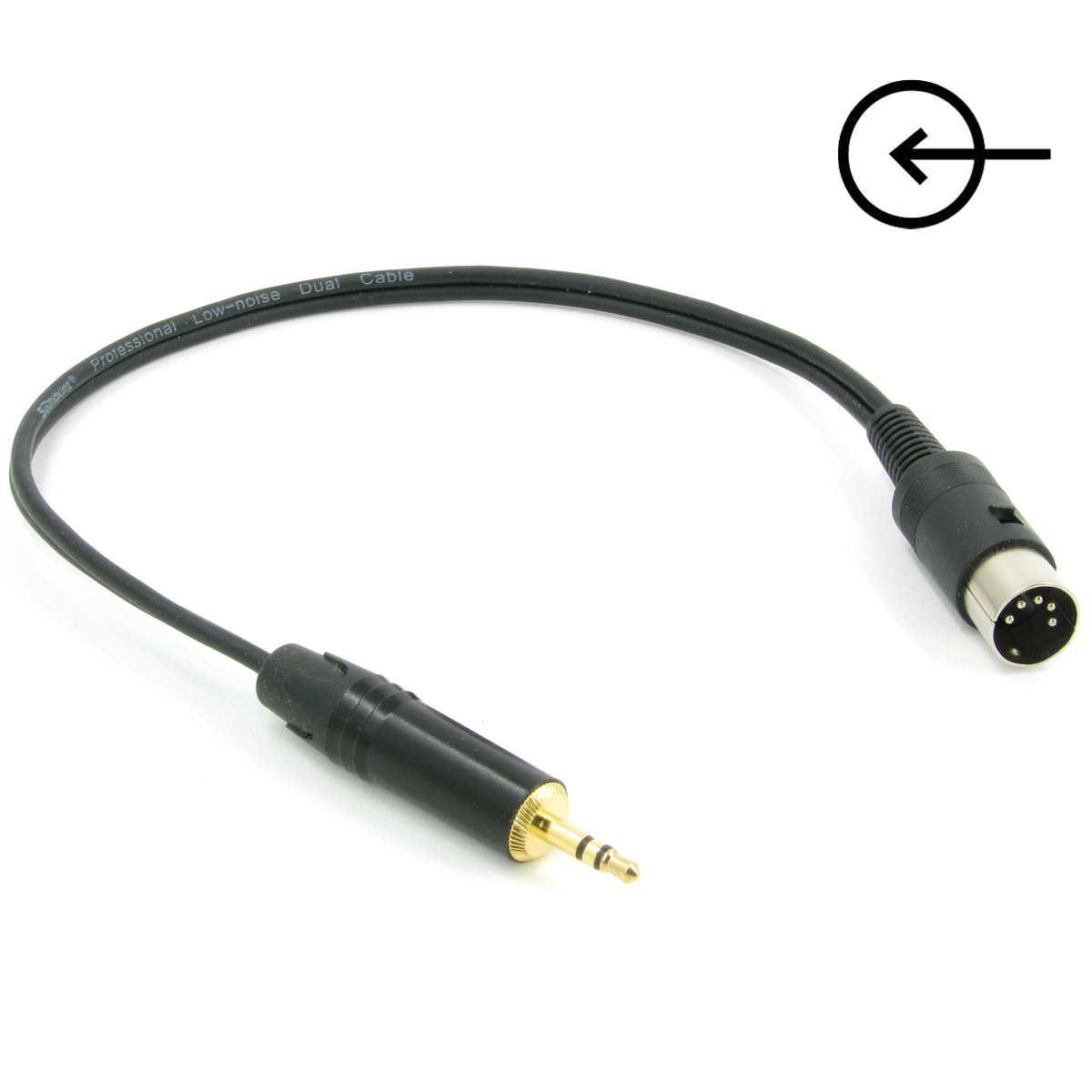

В усилитель с входом DIN.
В этом варианте сигнал снимается с устройства с выходом mini JACK 3.5, это могут быть смартфоны, звуковые карты с стерео выходом 2.0, аудио выходы ПК и ноутбуков или любое другое аудио устройство с выходом mini Jack 3,5. И подается на вход устройства с разъемом DIN 5 pin устройства (устаревшая техника времен СССР, магнитофоны, усилители) у которого контакт 3 - (левый канал) и контакт 5 (правый канал) используются как входящие.

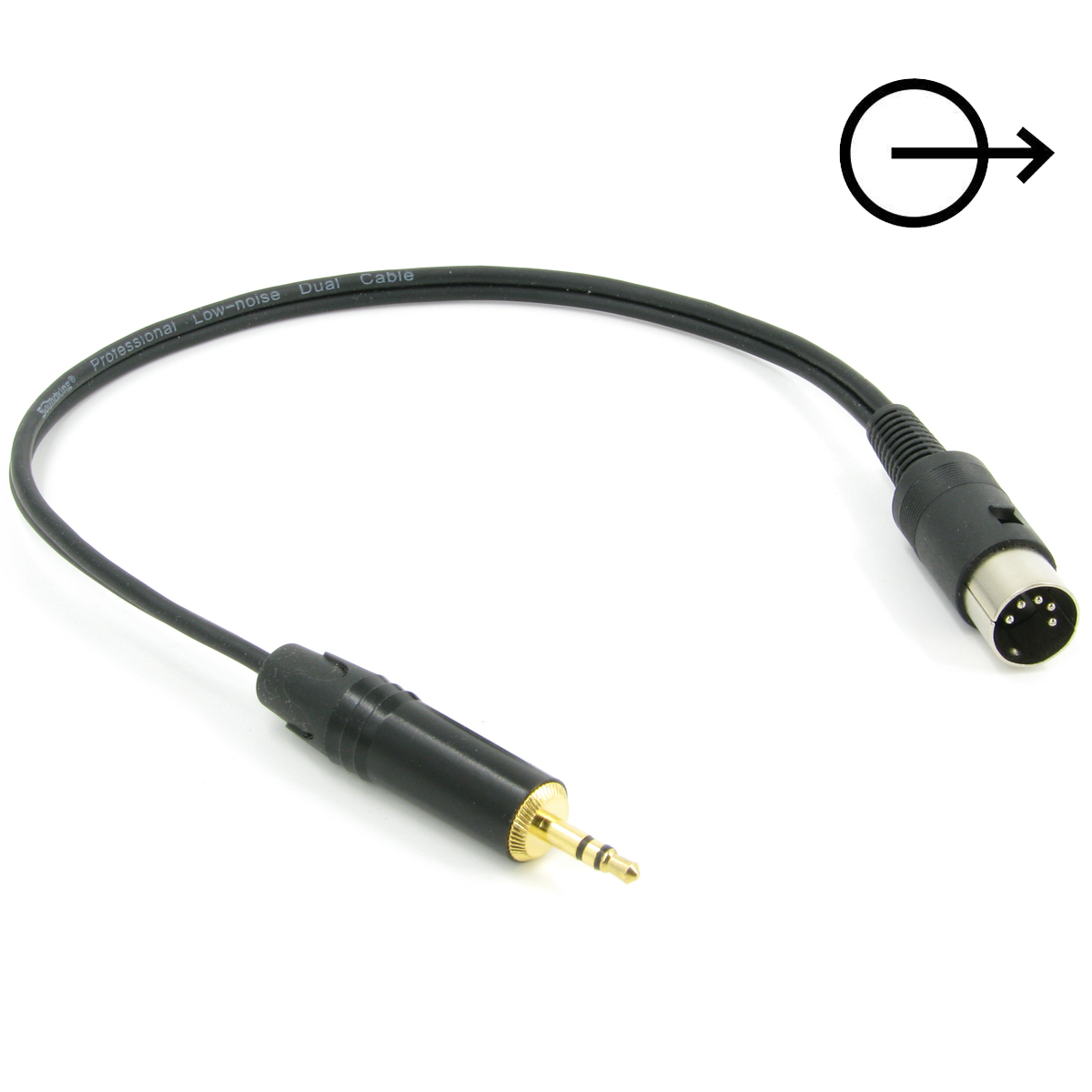

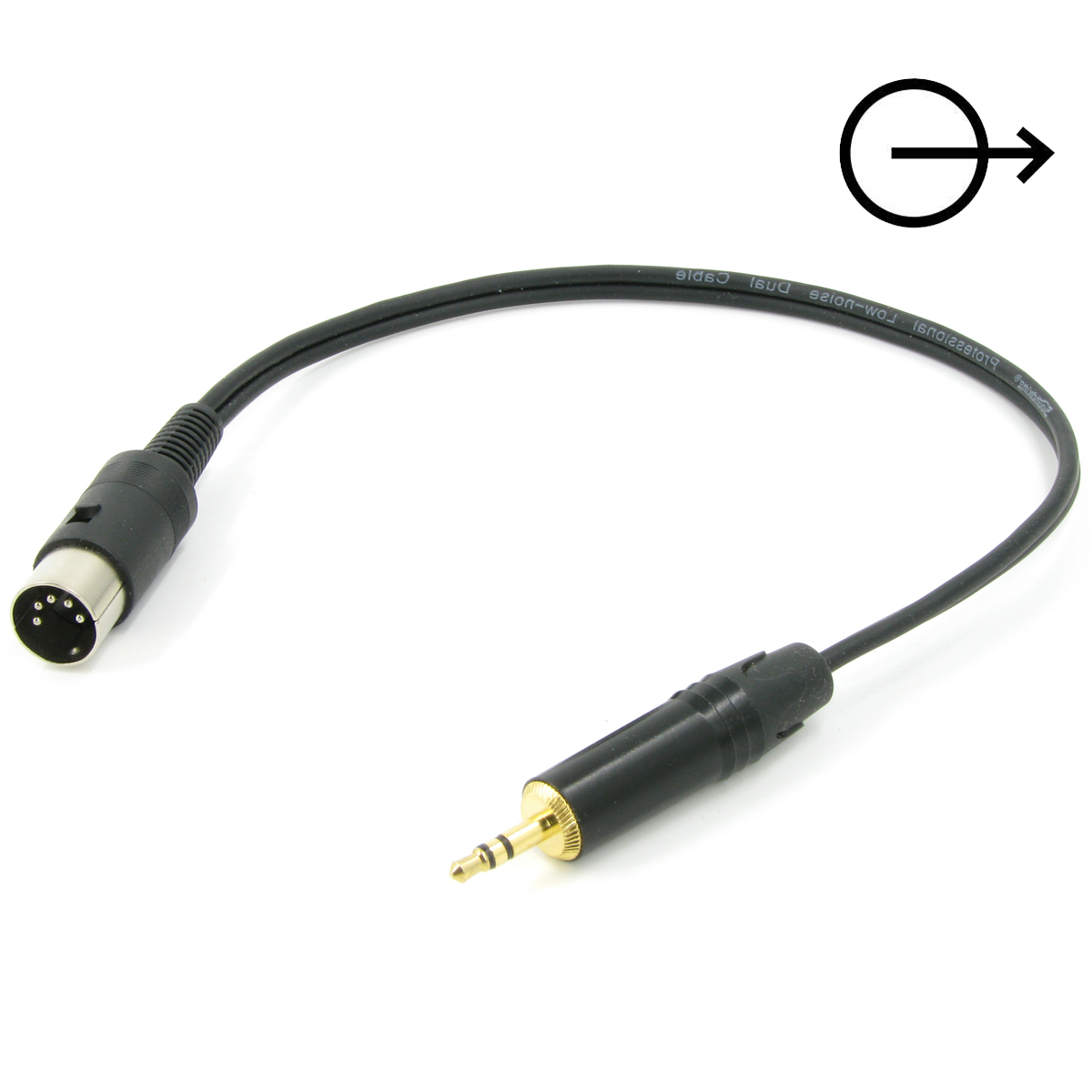

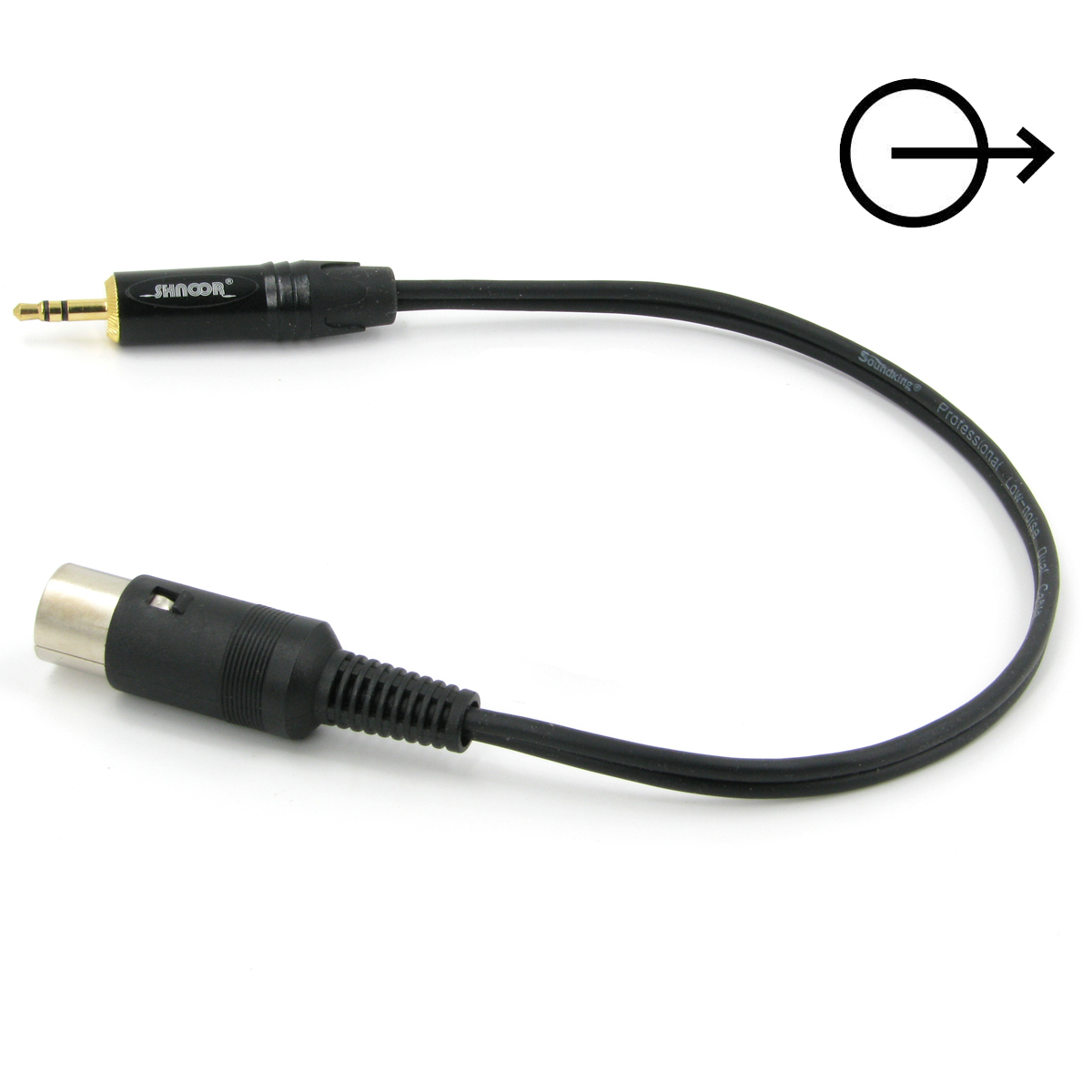

С устройства с DIN на вход JACK 3.5
В этом варианте устройства с разъемом DIN 5 pin устройства (устаревшая техника времен СССР) сигнал подается на устройства с входом AUX с разъемом mini Jack 3,5 (акустические системы, микшерные пульты). Контакты 1 и 4 разъема DIN 5 pin используются как выходы аудио сигнала 1 (левый канал) и 4 (правый канал).
Контакт 2 разъема DIN 5 pin - экран кабеля, еще его называю "масса" или "минус".
| Технические характеристики | |
| Разъем 1 | DIN 5 pin,mini JACK 3.5 |
| Разъем 2 | mini JACK 3.5,DIN 5 pin |
